| Technická data produktu | |||||||||
| Název kabelu | Koaxiální kabely s pevným polyethylenovým izolacím | ||||||||
| Typ kabelu | RG213 | Standard | GB/T14864-2013 | ||||||

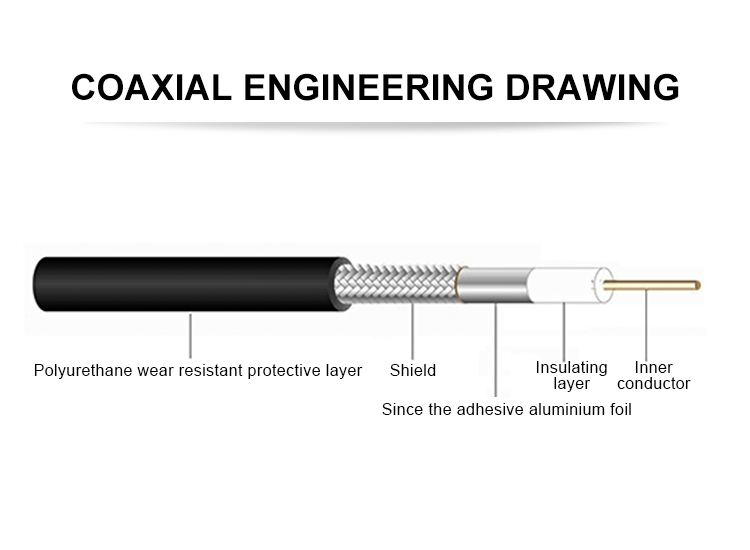

| 1. Velikost produktu | |||||||||
| Žádný. | Položka | Struktura | Materiál | Barva | |||||
| 1 | Vnitřní vodič | 7*0.75 mm | Čistá měď | Žluť | |||||
| 2 | Izolace | 7.25±0.10mm | PE | Bílá | |||||
| 3 | Drátěná plechová síť | 144*0.15mm | Čistá měď | Žluť | |||||
| 4 | Bunda | 10.20±0.10 mm | PVC | Černý | |||||
| 5 | Výroba | RG213 ***M | |||||||
| 2. Elektrické fyzikální a vlastnosti produktu | |||||||||
| Položka | Jednotka | Hodnota | |||||||
| Kapacita | pF/m | 100±5 | |||||||
| Impedance | ω | 50±2 | |||||||
| Rychlostní poměr | % | 66 | |||||||
| Poloměr ohýbání | mm | 100 | |||||||
| Maximální napětí | VMS | 1500 | |||||||
| Maximální frekvence | MHz | 3000 | |||||||
| Rozsah teplot | ℃ | -20 ~ +80 | |||||||
| Konstanta oslabování při 20℃(Max.) | 200MHz | dB/100m | 10.8 | ||||||
| 400MHz | dB/100m | 15.5 | |||||||
| 900MHz | dB/100m | 24.1 | |||||||
| 1800MHz | dB/100m | 35.5 | |||||||
| 2000MHz | dB/100m | 37.7 | |||||||
| 2400MHz | dB/100m | 41.8 | |||||||
| 3000MHz | dB/100m | 47.9 | |||||||
